Toote ülevaade

PPH torukorgid on homopolümeerist polüpropüleenist valmistatud toruotste tihendusliitmikud. Nende põhiülesanne on sulgeda PPH torude avatud ots, vältides vedeliku leket ja väliste lisandite sisenemist, tagades nii torusüsteemi tihendusvõime ja rõhu stabiilsuse.

Tootmisprotsess

PPH torukorgid valmistatakse survevalu abil. Survevalu masin soojendab tooraine sula olekusse ja seejärel süstib selle kõrge rõhu all vormiõõnde. Vormi projekteerimisel tuleb defektide vältimiseks arvestada toote seina paksuse, tõmbenurga ja jahutussüsteemiga. Pärast vormimist läbivad korgid korrastamise ja kontrollimise protsessid, et tagada toote vastavus asjakohastele standarditele.

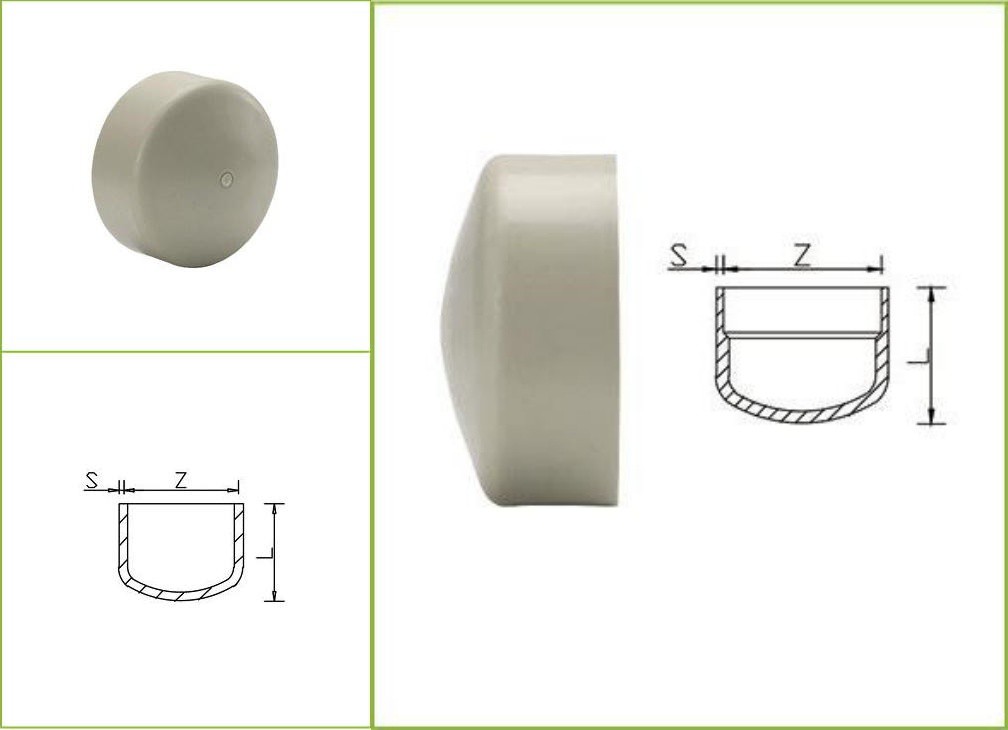

PPH toru korgi peamised ühendusmõõtmed //ühendusmeetod: kuumsulatuspesa

Nominaalne läbimõõt DN(mm)	Läbimõõt OD (mm)	Paksus S (mm)	Väline läbimõõt D(mm)	Sisemine läbimõõt Z(mm)	Kõrgus L(mm)
DN15	φ20	3	25	19	31
DN20	φ25	38	33	4.5	38
DN25	φ32	5	39	29	28
DN32	φ40	5.5	50	39	32
DN40	φ50	5	58	48	35
DN50	φ63	6.5	74	61	40
DN65	φ75	8.5	90	73	40
DN80	φ90	11	110	88	45
DN100	φ110	8.5	125	108	55

PPH toru korgi peamised ühendusmõõtmed//ühendusmeetod: põkkkeevitus

Nominaalne läbimõõt DN(mm)	Läbimõõt OD (mm)	Paksus S (mm)	Väline läbimõõt D(mm)	Sisemine läbimõõt Z(mm)	Kõrgus L(mm)
DN250	φ250	10	253	233	120
DN300	φ315	12	315	291	120
DN400	φ400	12	405	381	140
DN500	φ500	12	500	476	160
DN600	φ630	14	628	600	180
DN700	φ710	15	705	675	200
DN800	φ800	15	800	770	210
DN900	φ900	15	895	865	220
1000 DN	φ1000	15	1000	970	260
一	φ1200	18	1205	1169	300
一	φ1400	15	1379	1349	325
一	φ1400 paks	18	1379	1343	325
一	φ1500	15	1480	1450	360
一	φ1500 paks	19	1480	1442	360
一	φ1600	18	1580	1544	370
一	φ1800	18	1780	1744	420
一	φ2000	19	1980	1942	470
一	φ2200	20	2200	2160	490
一	φ2300	22	2300	2256	520
一	φ2500	22	2500	2456	540
一	φ2800	25	2800	2750	570
一	φ3000	25	3000	2950	580
一	φ3200	25	3200	3150	600
